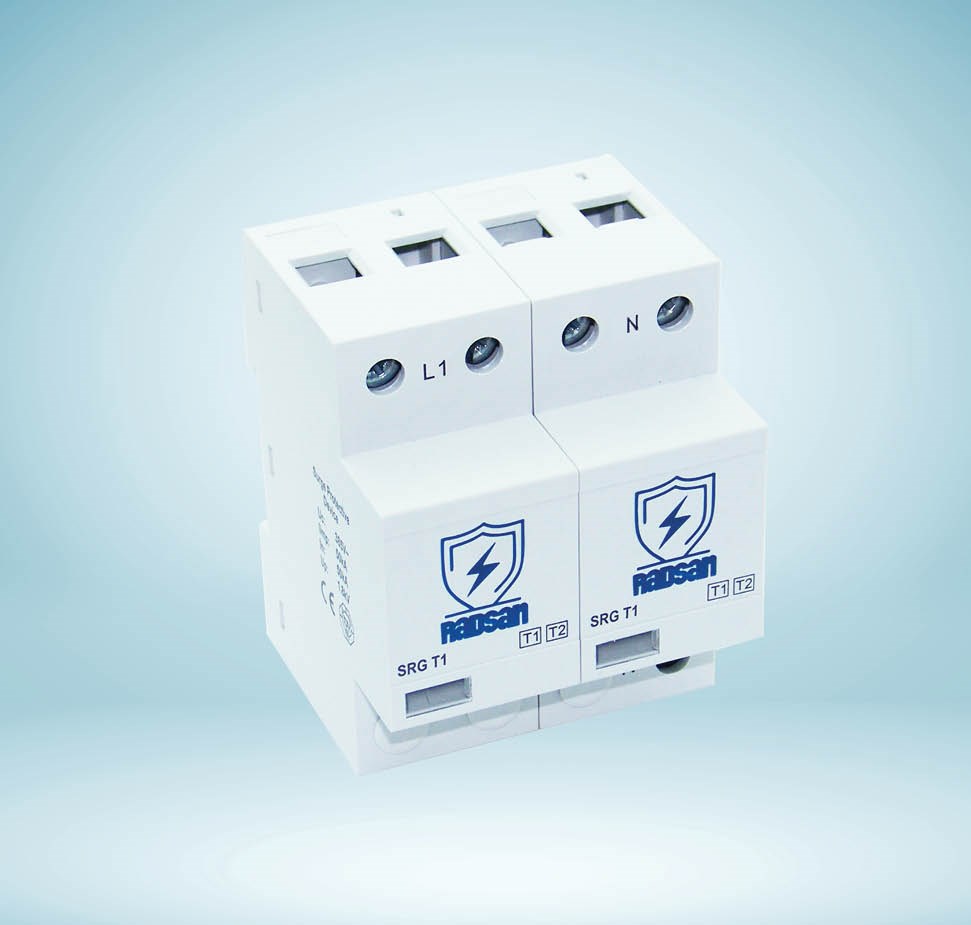

Tip 1+2 (B + C Sınıfı)
• Varistörler ve spark gap’in birlikte kullanıldığı hibrid teknoloji ile
üstün koruma sağlanır.
• Kompakt tasarım sayesinde en dar panolarda bile rahatça kullanılabilir.
• Üzerindeki göstergeler ile arıza durumu izlenebilir.
• Kuru kontak çıkışı ile arıza durumu uzaktan izlenebilir.
• Yerli tasarım, yerli üretim
• 5 yıl garanti
• TÜV belgelidir
EN 61643-11 standardına göre A.G. Parafudr sınıfı T1+T2’dir.
| SRG T1 2P 150 | SRG T1 2P 275 | SRG T1 2P 385 | ||
| Elektriksel Özellikler | ||||
| Nominal AC Gerilimi (50/60Hz) | Un | 130V | 240V | 230V |
| En Yüksek Sürekli Çalışma | ||||
| AC Gerilimi (L-N) | Uc | 150V | 275V | 385V |
| Nominal Deşarj Akımı (8/20µs) | In | 50 kA | ||
| En Yüksek Deşarj Akımı (8/20µs) | Imax | 160 kA | ||
| Darbe Deşarj Akımı (10/350µs) | Iimp | 50 kA | ||
| Gerilim Koruma Seviyesi | Up | ≤0,8 kV | ≤1,3 kV | ≤1,5 kV |
| Tepki Süresi | tA | ≤25ns / ≤100ns | ||
| En Yüksek Sigorta | 315 A gL/gG | |||
| Geçici Aşırı Gerilim- 120 dak. (L-N) | UT | 235V | 440V | 526V |
| Geçici Aşırı Gerilim-200 ms (N-PE) | UT | 1200V | ||
| Takip Eden Akım Sınırlama (N-PE) | Ifi | 100 ARMS | ||
| Mekaniksel Özelikler | ||||
| İşletme Sıcaklık Aralığı | Ta | -40 C° to +80 C° | ||
| Nem | RH | 5%....%90 | ||
| Terminal Sıkma Torku | Mmax | 4,5 Nm | ||
| İletken Kesidi (En fazla) | 35 mm2 Som / Örgülü / 25 mm2 Flexible | |||
| Bağlantı | 35 mm DIN Rayı EN 60715 | |||
| Malzeme | Termoplastik, UL 94 V-0 | |||
| Koruma Sınıfı | IP20 | |||
| Ek Özellikler | ||||
| Modüler, Tak-Çıkar | EVET | |||
| Arıza Göstergesi | Yeşil Tamam / Kırmızı Arıza | |||
| Uzaktan Arıza Bildirimi | EVET | |||
