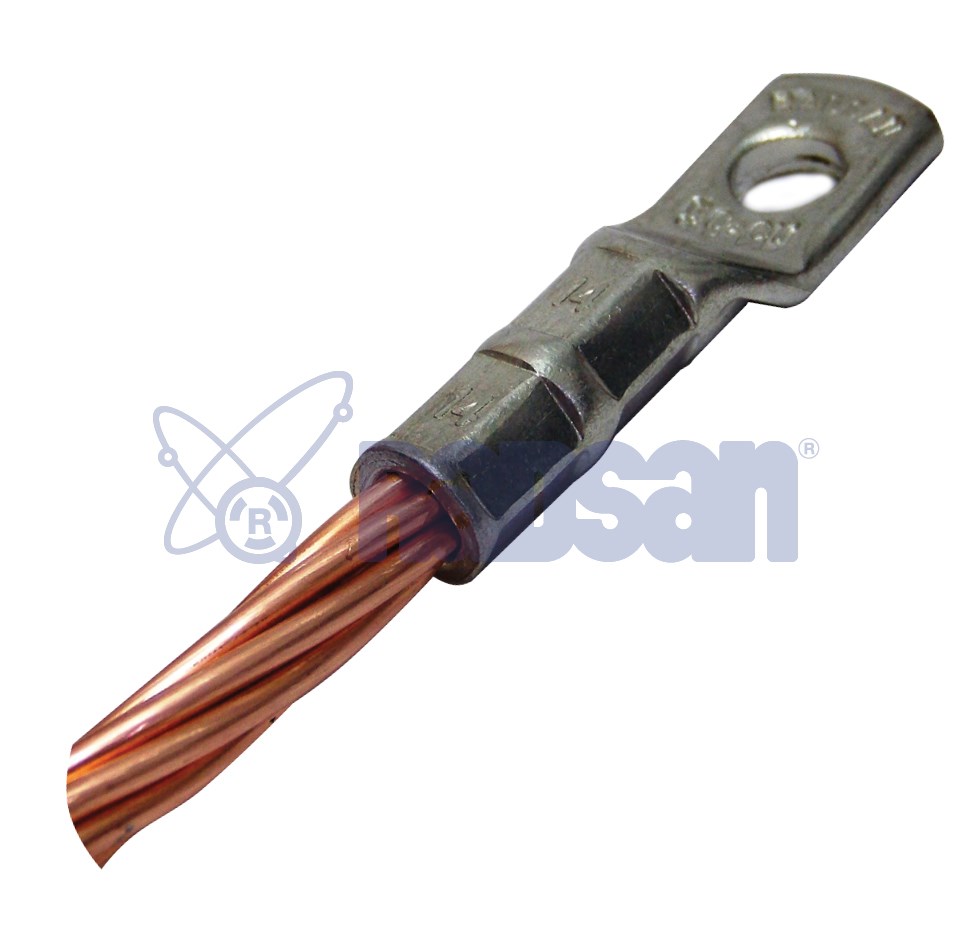

DIN 46235 Serisi Kablo Papucu
Özellikler
• Kesit Alanı: 6 - 630 mm²
• Elektrolitik Bakır
• Kalay Kaplı
• Uygun Sertlik, Tavlanmış Bakır
• Uygun markalama
| Ürün Kodu | Kablo Kesiti ( mm²) | Civata | İç Çap (d1) | Dış Çap (d2) | Kuyruk Boyu (l1) | Delik Boyu (a ) | Başlık Eni (b) | c1 | c2 | Toplam Boy (L) | Kutu Adedi |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TKD.103.01.B4 | 6 mm² | M5 | 4,00 | 5,50 | 24,00 | 10,00 | 8,50 | 9,00 | 6,00 | 33,00 | 500 |
| TKD.103.02.B4.M5 | 10 mm² | M6 | 4,70 | 6,00 | 27,00 | 10,00 | 9,00 | 9,00 | 6,00 | 36,00 | 500 |
| TKD.103.02.B4.M6 | 10 mm² | M8 | 4,70 | 6,00 | 27,00 | 10,00 | 9,00 | 10,50 | 8,00 | 37,50 | 500 |
| TKD.103.03.B4.M6 | 16 mm² | M6 | 5,70 | 8,50 | 36,00 | 20,00 | 13,00 | 10,50 | 8,00 | 46,50 | 250 |
| TKD.103.03.B4.M8 | 16 mm² | M8 | 5,70 | 8,50 | 36,00 | 20,00 | 13,00 | 13,00 | 10,00 | 49,00 | 250 |
| TKD.103.03.B4.M10 | 16 mm² | M10 | 5,70 | 8,50 | 36,00 | 20,00 | 17,00 | 15,00 | 12,00 | 51,00 | 250 |
| TKD.103.04.B4.M6 | 25 mm² | M6 | 7,20 | 10,00 | 38,00 | 20,00 | 14,00 | 10,50 | 8,00 | 48,50 | 200 |
| TKD.103.04.B4.M8 | 25 mm² | M8 | 7,20 | 10,00 | 38,00 | 20,00 | 16,00 | 13,00 | 10,00 | 51,00 | 200 |
| TKD.103.04.B4.M10 | 25 mm² | M10 | 7,20 | 10,00 | 38,00 | 20,00 | 17,00 | 15,00 | 12,00 | 53,00 | 200 |
| TKD.103.04.B4.M12 | 25 mm² | M12 | 7,20 | 10,00 | 38,00 | 20,00 | 19,00 | 16,00 | 13,00 | 54,00 | 200 |
| TKD.103.05.B4.M8 | 35 mm² | M8 | 8,40 | 12,50 | 42,00 | 20,00 | 17,00 | 13,00 | 10,00 | 55,00 | 100 |
| TKD.103.05.B4.M10 | 35 mm² | M10 | 8,40 | 12,50 | 42,00 | 20,00 | 19,00 | 15,00 | 12,00 | 57,00 | 100 |
| TKD.103.05.B4.M12 | 35 mm² | M12 | 8,40 | 12,50 | 42,00 | 20,00 | 21,00 | 16,00 | 13,00 | 58,00 | 100 |
| TKD.103.06.B4.M8 | 50 mm² | M8 | 10,20 | 14,50 | 52,00 | 28,00 | 20,00 | 13,00 | 10,00 | 65,00 | 50 |
| TKD.103.06.B4.M10 | 50 mm² | M10 | 10,20 | 14,50 | 52,00 | 28,00 | 22,00 | 15,00 | 12,00 | 67,00 | 50 |
| TKD.103.06.B4.M12 | 50 mm² | M12 | 10,20 | 14,50 | 52,00 | 28,00 | 24,00 | 16,00 | 13,00 | 68,00 | 50 |
| TKD.103.06.B4.M16 | 50 mm² | M16 | 10,20 | 14,50 | 52,00 | 28,00 | 28,00 | 19,00 | 16,00 | 71,00 | 50 |
| TKD.103.07.B4.M8 | 70 mm² | M8 | 11,70 | 16,50 | 55,00 | 28,00 | 24,00 | 13,00 | 10,00 | 68,00 | 50 |
| TKD.103.07.B4.M10 | 70 mm² | M10 | 11,70 | 16,50 | 55,00 | 28,00 | 24,00 | 15,00 | 12,00 | 70,00 | 50 |
| TKD.103.07.B4.M12 | 70 mm² | M12 | 11,70 | 16,50 | 55,00 | 28,00 | 24,00 | 16,00 | 13,00 | 71,00 | 50 |
| TKD.103.07.B4.M16 | 70 mm² | M16 | 11,70 | 16,50 | 55,00 | 28,00 | 30,00 | 19,00 | 16,00 | 74,00 | 50 |
| TKD.103.08.B4.M10 | 95 mm² | M10 | 13,70 | 19,00 | 65,00 | 35,00 | 28,00 | 15,00 | 12,00 | 80,00 | 40 |
| TKD.103.08.B4.M12 | 95 mm² | M12 | 13,70 | 19,00 | 65,00 | 35,00 | 28,00 | 16,00 | 13,00 | 81,00 | 40 |
| TKD.103.08.B4.M16 | 95 mm² | M16 | 13,70 | 19,00 | 65,00 | 35,00 | 32,00 | 19,00 | 16,00 | 84,00 | 40 |
| TKD.103.09.B4.M10 | 120 mm² | M10 | 15,70 | 21,00 | 70,00 | 35,00 | 32,00 | 15,00 | 12,00 | 85,00 | 30 |
| TKD.103.09.B4.M12 | 120 mm² | M12 | 15,70 | 21,00 | 70,00 | 35,00 | 32,00 | 16,00 | 13,00 | 86,00 | 30 |
| TKD.103.09.B4.M16 | 120 mm² | M16 | 15,70 | 21,00 | 70,00 | 35,00 | 32,00 | 19,00 | 16,00 | 89,00 | 30 |
| TKD.103.09.B4.M20 | 120 mm² | M20 | 15,70 | 21,00 | 70,00 | 35,00 | 38,00 | 22,00 | 20,00 | 92,00 | 30 |
| TKD.103.10.B4.M10 | 150 mm² | M10 | 17,20 | 23,50 | 78,00 | 35,00 | 34,00 | 15,00 | 12,00 | 93,00 | 20 |
| TKD.103.10.B4.M12 | 150 mm² | M12 | 17,20 | 23,50 | 78,00 | 35,00 | 34,00 | 16,00 | 13,00 | 94,00 | 20 |
| TKD.103.10.B4.M16 | 150 mm² | M16 | 17,20 | 23,50 | 78,00 | 35,00 | 34,00 | 19,00 | 16,00 | 97,00 | 20 |
| TKD.103.10.B4.M20 | 150 mm² | M20 | 17,20 | 23,50 | 78,00 | 35,00 | 40,00 | 22,00 | 20,00 | 100,00 | 20 |
| TKD.103.11.B4.M10 | 185 mm² | M10 | 19,20 | 25,50 | 82,00 | 40,00 | 37,00 | 15,00 | 12,00 | 97,00 | 20 |
| TKD.103.11.B4.M12 | 185 mm² | M12 | 19,20 | 25,50 | 82,00 | 40,00 | 37,00 | 16,00 | 13,00 | 98,00 | 20 |
| TKD.103.11.B4.M16 | 185 mm² | M16 | 19,20 | 25,50 | 82,00 | 40,00 | 37,00 | 19,00 | 16,00 | 101,00 | 20 |
| TKD.103.11.B4.M20 | 185 mm² | M20 | 19,20 | 25,50 | 82,00 | 40,00 | 40,00 | 22,00 | 20,00 | 104,00 | 20 |
| TKD.103.12.B4.M12 | 240 mm² | M12 | 21,70 | 29,00 | 92,00 | 50,00 | 42,00 | 16,00 | 13,00 | 108,00 | 10 |
| TKD.103.12.B4.M16 | 240 mm² | M16 | 21,70 | 29,00 | 92,00 | 50,00 | 42,00 | 19,00 | 16,00 | 111,00 | 10 |
| TKD.103.12.B4.M20 | 240 mm² | M20 | 21,70 | 29,00 | 92,00 | 50,00 | 45,00 | 22,00 | 20,00 | 114,00 | 10 |
| TKD.103.13.B4.M16 | 300 mm² | M16 | 24,70 | 32,00 | 100,00 | 70,00 | 48,00 | 19,00 | 16,00 | 119,00 | |
| TKD.103.13.B4.M20 | 300 mm² | M20 | 24,70 | 32,00 | 100,00 | 70,00 | 48,00 | 22,00 | 20,00 | 122,00 | |
| TKD.103.14.B4.M16 | 400 mm² | M16 | 27,50 | 38,50 | 115,00 | 80,00 | 55,00 | 25,00 | 16,00 | 140,00 | |
| TKD.103.14.B4.M20 | 400 mm² | M20 | 27,50 | 38,50 | 115,00 | 80,00 | 55,00 | 25,00 | 20,00 | 140,00 | |
| TKD.103.15.B4.M20 | 500 mm² | M20 | 31,20 | 42,00 | 125,00 | 100,00 | 60,00 | 25,00 | 20,00 | 150,00 | |
| TKD.103.16.B4.M20 | 625 mm² | M20 | 35,20 | 45,00 | 135,00 | 100,00 | 60,00 | 25,00 | 20,00 | 160,00 |
