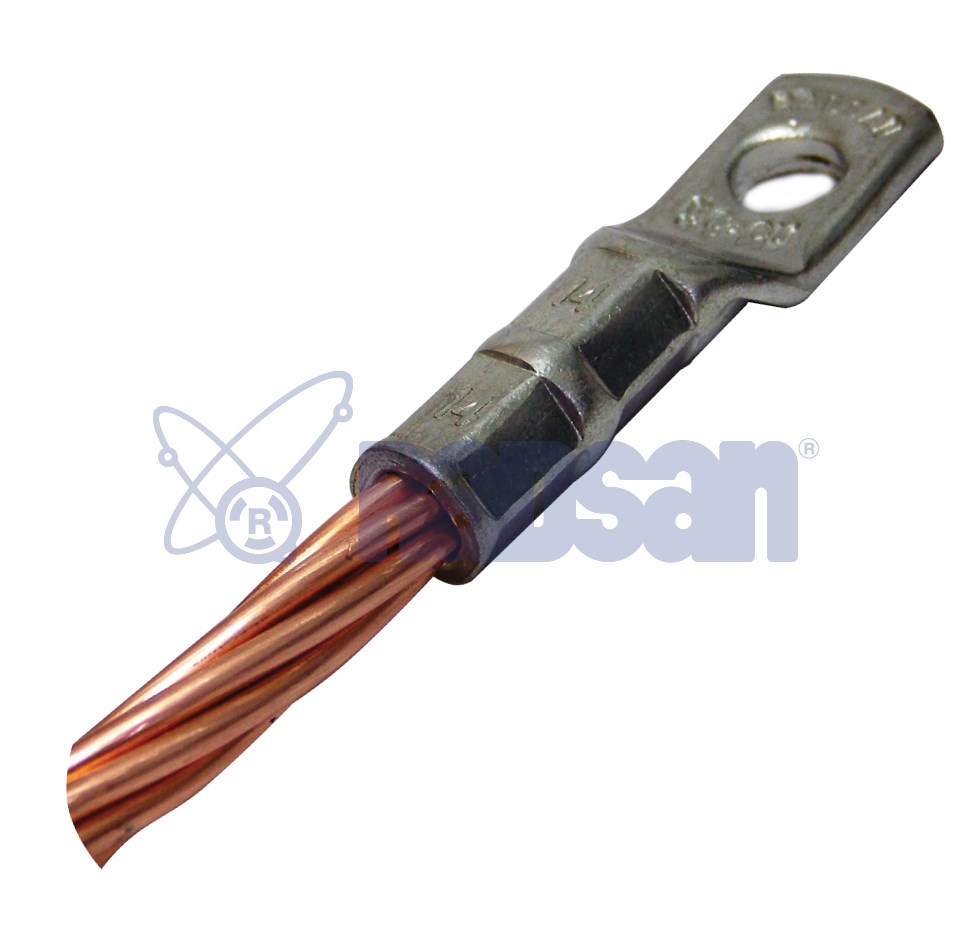

Standart Tip Kablo Papucu
Özellikler
• Kesit Alanı: 6 - 500 mm²
• Elektrolitik Bakır
• Kalay Kaplı
•Uygun Sertlik, Tavlanmış Bakır
• TSE EN 61238-1 Sertifikalı
| Ürün Kodu | Kablo Kesiti ( mm²) | Cıvata | Delik Çapı (d3) | İç Çap ( d1) | Dış Çap (d2) | Başlık Eni (b) | Başlık Boyu (a) | Kuyruk Boyu (L) | r1 | r2 | Toplam Boy (L+r1) | Kutu Adedi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TKR.103.01 | 6 | M5 | 5,50 | 4,00 | 5,50 | 7,50 | 12,00 | 24,00 | 8,00 | 8,00 | 32,00 | 500 |
| TKR.103.02 | 10 | M6 | 6,50 | 4,70 | 6,00 | 9,00 | 12,00 | 27,00 | 8,00 | 9,00 | 35,00 | 500 |
| TKR.103.03 | 16 | M8 | 8,50 | 6,20 | 8,00 | 11,50 | 13,00 | 29,00 | 9,00 | 9,00 | 38,00 | 250 |
| TKR.103.04 | 25 | M8 | 8,50 | 7,20 | 9,00 | 13,00 | 14,00 | 31,50 | 10,00 | 9,00 | 41,50 | 250 |
| TKR.103.05 | 35 | M10 | 10,50 | 8,20 | 11,00 | 15,50 | 21,50 | 40,00 | 10,00 | 9,75 | 50,00 | 150 |
| TKR.103.06 | 50 | M10 | 10,50 | 10,20 | 13,00 | 18,50 | 22,50 | 44,00 | 13,00 | 13,00 | 57,00 | 100 |
| TKR.103.07 | 70 | M12 | 12,50 | 12,20 | 15,00 | 21,50 | 25,00 | 49,00 | 10,00 | 14,50 | 59,00 | 75 |
| TKR.103.08 | 95 | M12 | 12,50 | 14,20 | 17,00 | 24,50 | 28,00 | 53,00 | 12,00 | 14,00 | 65,00 | 50 |
| TKR.103.09 | 120 | M14 | 14,50 | 15,20 | 19,00 | 27,00 | 26,00 | 59,00 | 13,00 | 13,50 | 72,00 | 40 |
| TKR.103.10 | 150 | M14 | 14,50 | 16,20 | 20,00 | 28,50 | 34,50 | 64,50 | 14,00 | 15,00 | 78,50 | 30 |
| TKR.103.11 | 185 | M16 | 16,50 | 19,20 | 23,00 | 33,50 | 36,00 | 72,00 | 18,00 | 19,00 | 90,00 | 20 |
| TKR.103.12 | 240 | M16 | 16,50 | 22,20 | 26,00 | 38,50 | 37,00 | 79,00 | 21,00 | 20,00 | 100,00 | 10 |
| TKR.103.13 | 300 | M20 | 22,00 | 24,20 | 29,00 | 42,50 | 40,00 | 85,00 | 20,00 | 20,50 | 105,00 | |
| TKR.103.14 | 400 | M20 | 22,00 | 28,20 | 33,00 | 48,00 | 44,00 | 90,00 | 24,00 | 24,00 | 114,00 |
