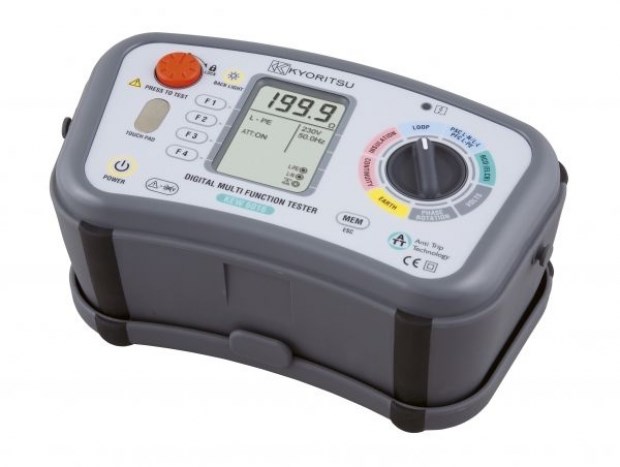

Kyoritsu Kew 6016, 10 Fonksiyonlu Test Cihazı / Meger
Toprak Direnci testi (3 kutuplu test ve prizden test), Prizde Faz-Toprak ve Faz-Nötr testleri yapma imkanı
Prizden PSC (beklenen kısa devre akımı) testi yaparak sistemin çekeceği akımın test edilmesi
Süreklilik
İzolasyon (1000 V)
Loop
PSC (Kısa devre akımı)
PFC (Muhtemel kaçak akım)
RCD (Kaçak akım rölesi) testi
Voltaj
Frekans
Faz Sırası
USB ile Bilgisayar Bağlantısı
1000 datayı hafızaya alma özelliği
| Teknik Özellikler | |||||
|---|---|---|---|---|---|
| Açık DevreVoltajı (DC) | Kısa Devre Akımı | Kademe | Doğruluk | ||
| 5V ± 20% | 200mA'den daha büyük | 20/200/2000Ω Otomatik Kademe | 0~0.19Ω: ±0.1Ω 0.2~2000Ω: ±(2%rdg+8dgt) | ||
| 2Ω Buzzer : Direnç ölçüldüğü zaman 2Ω'dan aşağıda Buzzerile ikaz. | |||||
| Teknik Doküman | |||||
| İzolasyonDirenci(Yüksek hızda ölçüm) | |||||
| Açık DevreVoltajı (DC) | Akım Değeri | Kademe | Doğruluk | ||
| 250 V+25% -0% | 1mAveyabüyük@ 250kΩ | 20/200MΩ Otomatik Kademe | 0~19.9MΩ: ±(2%rdg+6dgt) 20~200MΩ:±(5%rdg+6dgt) | ||
| 500V+25% -0% 1000 V+20% -0% | 1mAveyabüyük@ 500kΩ 1mAveyabüyük @ 1MΩ | 20/200/2000MΩ OtomatikKademe | 0~199.9MΩ: ±(2%rdg+6dgt) 200~2000MΩ: ±(5%rdg+6dgt) | ||
| Loop Empedans | |||||
| Fonksiyon | Voltaj Değeri | Nominal TestAkımı 0Ω'da Harici Loop: Büyüklüğü/Süre (230V'da) | Kademe | Doğruluk | |
| L-PE | 100~260V50/60Hz | 20Ω: 6A/20ms 200Ω: 2A/20ms 2000Ω: 15mA/500ms | 20/200/2000Ω Otomatik Kademe | 230V+10%-15%: ±(3%rdg+4dgt) voltajlarhariç: ±(3rdg+8dgt) | |
| L-PE (ATT) | 100~260V 50/60Hz | L-N: 6A/60msN-PE: 10mA/yaklaşık 5s | 20/200/2000Ω Otomatik KademeL-N < 20Ω | 230V+10%-15%: ±(3%rdg+6dgt) voltajlar hariç: ±(3rdg+8dgt) | |
| L-N / L-L | 100~500V 50/60HzL-N:100~300V L-L:300~500V |
20Ω:6A/20ms | 20Ω | 230V+10%-15%: ±(3%rdg+4dgt) voltajlar hariç: ±(3rdg+8dgt) | |
| PSC (L-N/L-L) / PFC (L-PE) | |||||
| Fonksiyon | Voltaj Değeri | NominalTestakımı0Ω'd Harici Loop: Büyüklüğü/Süre (230V'da) | Kademe | Doğruluk | |
| PSC PFC PFC (ATT) |
100~500V50/60Hz 100~260V50/60Hz 100~260V50/60Hz |
6A/20ms 6A/20ms2A/20ms15mA/500ms L-N: 6A/60msN-PE:10mA/yaklaşık 5s |
2000A/20kA Otomatik Kademe | PSC/PFCdoğruluğu, ölçülen Loop Empedans spesifikas-yonu ve ölçülen voltaj spesifikas-yonundan elde edilir. | |
| RCD | |||||
| Fonksiyon | Akım Değeri | Kademe | Doğruluk | ||
| Akım Atma | Atma Süresi | ||||
| AC Tipi | A Tipi | ||||
| X1/2 | 10/30/100/300/500/1000mA | 2000ms | -8%~-2% | -10%~0% | ±(1rdg+3dgt) |
| X1 | 10/30/100/300/500/1000mA | G:550ms / S:1000ms | +2%~+8% | 0%~+10% | ±(1rdg+3dgt) |
| X5 | 10/30/100mA | 410ms | +2%~+8% | 0%~+10% | ±(1rdg+3dgt) |
| Auto Ramp | 10/30/100/300/500mA | 20%~110% (per10%) G:300ms/S: 500msX10times | ±4% | ± 10% | ±(1rdg+3dgt) |
| OtomatikTest | Ölçüm doğruluğuher bir fonksiyonabağlıdır. Ölçüm Sırası ile:X1/2 (0°)→X1/2 (180°)→X1 (0°)→X1 (180°)→X5 (0°)→X5( 180°) x5 ile olanölçümler 100mA veya daha fazlanominal akımlı olan RCD ler içingerçekleştirilmez |
||||
| Uc | 10/30/100/300/500/1000mA | 0.0~100.0V | +5%~+15%rdg±8dgt | ||
| Voltage Değeri:230V+10%-15% 50/60Hz | |||||
| Voltajlar | |||||
| Fonksiyon | Voltage Değeri | Ölçüm Kademesi | Doğruluk | ||
| Voltajlar | 25~500V | 25~500V | ±(2%rdg+4dgt) | ||
| Frekans | 45~65Hz | 45.0~65.0Hz | ±(0.5%rdg+2dgt) | ||
| Topraklama | |||||
| Ölçüm Kademesi | Doğruluk | ||||
| 3 wire earth resistance test | 20/200/2000Ω | 20Ω: ±(3%rdg+0.1Ω) | |||
| 100Ω>Auxiliary Earth resistance | Otomatik Kademe | 200/2000Ω: ±(3%rdg+3dgt) | |||
| Voltaj Değeri | 50~500V, 50/60Hz | ||||
| İşaretler | Doğru Faz: "1-2-3" işareti , Ters Faz: "3-2-1" işareti | ||||
| Standartlar | IEC61010-1:2001, CAT III.300V Kirlilik Derecesi 2, IEC61557-1,2,3,4,5,6,7,:2007, -10:2001 IEC61010-031:2002 |
||||
| Güç Kaynağı | LR6x8 | ||||
| Ölçüleri | 136(L)*235(W)*114(D) mm | ||||
| Ağırlığı | 1350g yaklaşık | ||||
| Aksesuarlar | Uzatılmış Test Probu, Dağıtım Panosu test probu sigortası,Toprak Test Probları (5m, 10m, 20m) ve yardımcı toprak çubukları,Test Probu Taşıma torbası, Taşıma Çantası, Kullanma Kılavuzu, Piller,Bilgisayar yazılımı“KEW Report” ile USB Adaptorü | ||||
